フィニッシャー

ソートされた用紙を1部ずつずらして排紙します。必要に応じて1部ずつステープルします。
周辺装置のパンチユニットを装着して、プリントされた用紙にパンチ穴をあけます。

各部の名称

排紙トレイ(上段トレイ)

トレイはスライド式です。A3など大きなサイズの用紙にプリントするときはトレイを伸ばします。

排紙トレイ(下段トレイ)

シフト排出やステープルした用紙をここに排紙します。
トレイはスライド式です。A3など大きなサイズの用紙にプリントするときはトレイを伸ばします。

上面カバー

紙づまりの処置をするときに開きます。

前面カバー

針カートリッジの交換、針づまり処置、紙づまり処置をするときに開きます。

  • フィニッシャーは、インナーフィニッシャー、フィニッシャー(大容量)、サドルフィニッシャーまたはサドルフィニッシャー(大容量)と同時に装着することはできません。
  • フィニッシャーの上に重い物を載せたり、上から強く押さえたりしないでください。
  • 電源を入れたときやプリント中は、排紙トレイが上下に動きますので注意してください。
フィニッシャーを装着するときは、中継ユニットまたは紙折りユニットと1段給紙デスク/2段給紙デスク/3段給紙デスク/大容量給紙デスクのいずれかが必要です。

消耗品について

フィニッシャー(大容量)には、消耗品として次の針カートリッジが必要です。
針カートリッジ(約5000本×3個入)
MX-SCX1

フィニッシャーのお手入れ

針カートリッジの針がなくなると操作パネルにメッセージを表示します。操作ステップに従って針カートリッジを交換します。

針カートリッジの交換

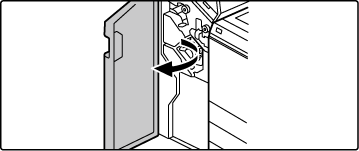

前面カバーを開ける

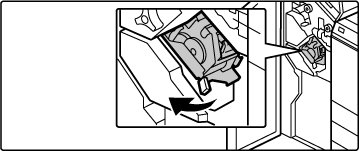

ステープルユニットを引き出す

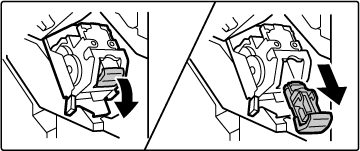

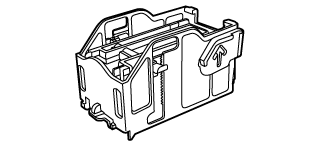

針ケースを取り出す

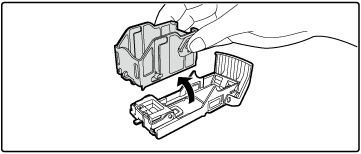

針ケースから空の針カートリッジを取り出す

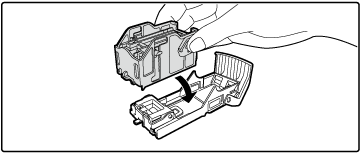

図のように新しい針カートリッジを針ケースにセットする

カチッと音がして、針カートリッジが固定されるまで押し込みます。

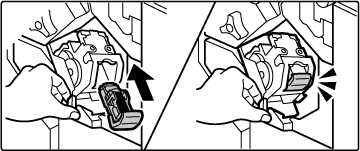

針ケースをしっかりと押し込む

「カチッ」と音がするまで確実に押し込みます。

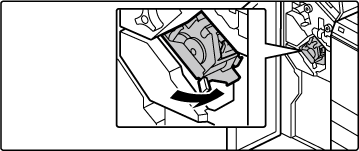

ステープルユニットを戻す

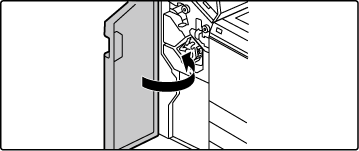

前面カバーを閉じる

ステープル機能で試しプリントを行い、針が打たれていることを確認します。
ステープル(中とじステープル以外)
