対象機種： IG-B100

交換用イオン発生ユニット
I Z-CB100

下記の手順にそって交換してください。

※対応の交換用ユニットは「IZ-CB100」です。
ユニット交換に、ドライバーなどの工具は必要ありません。

ご注意: お手入れをするときは、必ず本体の運転を停止し、ACアダプターの「差込プラグ」をコンセントから抜いてください。
《感電やけがの原因になります。》

交換の前に、交換用ユニットからアタッチメント（黒色）を取りはずします。
（IG-B100にはアタッチメントは必要ありません。）

【注意】
ユニット（白色）とアタッチメント（黒色）はコネクター端子で接続されています。
コネクターのピンが曲がらないように、取り扱いには十分に注意してください。

2個のルーバーを上方向に引き上げ、取りはずします。
手ネジカバーを取りはずします。左右にねじりながら引っ張ると、簡単にはずすことができます。
手ネジを取りはずします。手ネジ(2本)の頭の黒い部分を回してはずしてください。はずれにくいときは、手ネジの溝にコイン(硬貨)を入れて回してください。
本体カバーを取りはずします。
本体カバーを引き上げてはずしてください。
古いユニットを取りはずします。ユニットを手前に引き抜いてください。

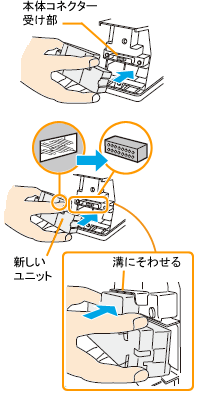

新しいユニットを取り付けます。ユニット側のコネクターを本体側のコネクター受け部に挿入しながら、本体に取り付けてください。

※ユニットを無理に挿入しないでください。コネクターピンが、変形することがあります。
本体カバーを取り付けます。手ネジ2本を締めて手ネジカバーとルーバーを取り付ける本体カバーは本体の奥までしっかりと差し込んでください。
手ネジ2本を締めて手ネジカバーとルーバーを取り付けます。

【廃棄について】

・古いユニットは燃えないごみとして廃棄してください。

※廃棄物の分別ルールがある地域においては、そのルールにしたがってください。

差込プラグをコンセントに差し込み、運転切換/切ボタンを押し、ユニットランプが緑色に点灯していることを確認してください。
