太陽光発電システム　システム例／設置事例のご紹介

約94.5万軒^※1
の実績 屋根の形やご希望に合わせて架台を設計。
CAD^※2レイアウト設計システムで、スピーディにご提案。

シャープでは、お住まいの屋根の正確な寸法を測り^※3CADセンターで屋根の形に合った設置図面を作成します。これまで積み上げてきた約87万軒^※1の設置実績のデータとノウハウを活用して、「屋根面に対して最大限に設置した場合」や「コストを優先した場合」など、お客様のご希望に沿ったプランをスピーディにご提案します。

• ※1国内住宅用搭載軒数。2025年3月現在。
• ※2コンピューターを使用して設計図を作成すること。
• ※3設計図面をお持ちの場合は採寸は不要です。

• 写真はイメージです。

住宅用太陽光発電システム機器 システム例

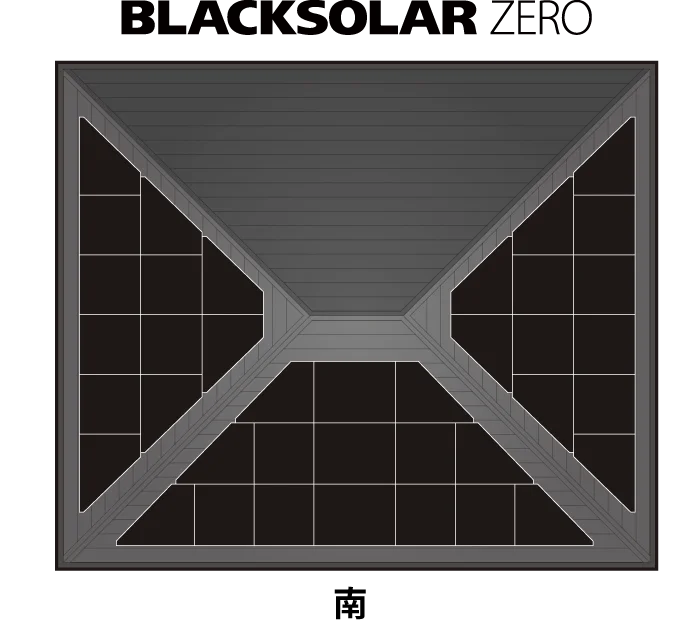

寄棟屋根 NQ-241BT＋NQ-161BT＋NQ-126 LT/RT　モジュール設置例

太陽電池容量5.88kW

年間推定発電量7,318kWh

• 上記の年間推定発電量は、大阪市（南面、東面、西面に設置、傾斜角30°）に設置した場合の一例です。

太陽電池モジュール	NQ-241BT×3／NQ-161BT×18 NQ-126LT×9／NQ-126RT×9
パワーコンディショナ	JH-55NF3×1
電力モニタ	JH-RWL8×1
ケーブル	SZ-2S30EP×3／JH-YM151×1／ JH-YS201×1
電力センサー	JH-AS04×1

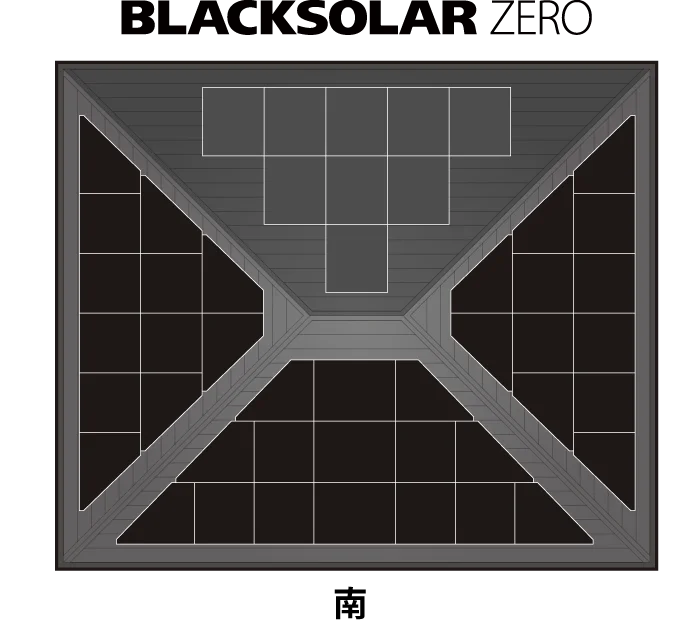

寄棟屋根 NQ-241BT＋NQ-161BT＋NQ-126 LT/RT＋NQ-236BG　モジュール設置例
【北面設置：防眩モデルとの組み合わせ】

太陽電池容量8.01kW

年間推定発電量9,167kWh

• 上記の年間推定発電量は、大阪市（南面、東面、西面、北面に設置、傾斜角30°）に設置した場合の一例です。

太陽電池モジュール	NQ-241BT×3／NQ-161BT×18 NQ-126 LT×9／NQ-126RT×9 NQ-236BG×9【防眩モデル】
パワーコンディショナ	JH-40NF2×2
電力モニタ	JH-RWL8×1
ケーブル	SZ-2S30EP×4／JH-YM151×1／ JH-YS201×1
電力センサー	JH-AS04×1

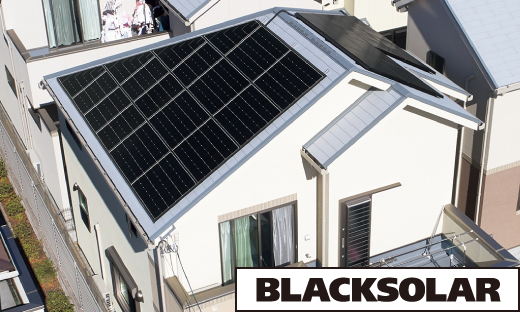

切妻屋根 NU-244AT　モジュール設置例

太陽電池容量5.85kW

年間推定発電量8,092kWh

• 上記の年間推定発電量は、大阪市（南面設置、傾斜角30°）に設置した場合の一例です。

太陽電池モジュール	NU-244AT×24
パワーコンディショナ	JH-55NF3×1
電力モニタ	JH-RWL8×1
ケーブル	SZ-2S30EP×3／JH-YM151×1／ JH-YS201×1
電力センサー	JH-AS04×1

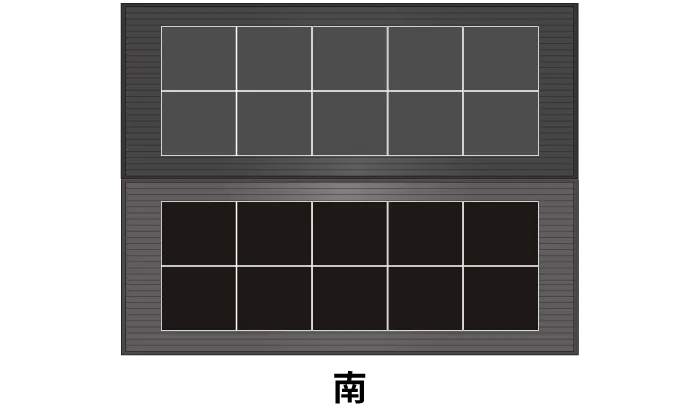

切妻屋根 NU-244AT＋NU-240AG　モジュール設置例【北面設置：防眩モデルとの組み合わせ】

太陽電池容量4.84kW

年間推定発電量5,486kWh

• 上記の年間推定発電量は、大阪市（南面、北面に設置、傾斜角30°）に設置した場合の一例です。

太陽電池モジュール	NU-244AT×10／NU-240AG×10【防眩モデル】
パワーコンディショナ	JH-40NF2×1
電力モニタ	JH-RWL8×1
ケーブル	SZ-230EP×2／JH-YM151×1／ JH-YS201×1
電力センサー	JH-AS04×1

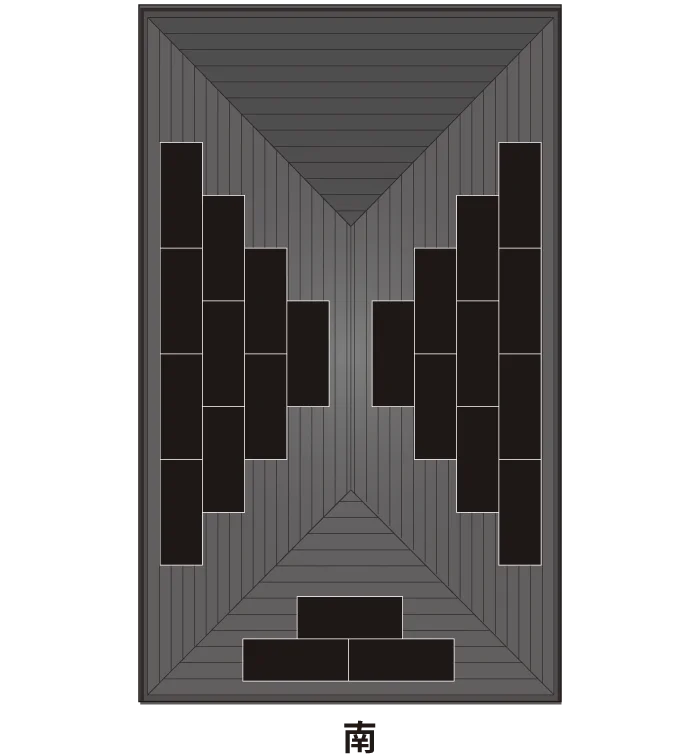

寄棟屋根 NQ-290BP　モジュール設置例（スリムタイプ）

太陽電池容量6.67kW

年間推定発電量7,837kWh

• 上記の年間推定発電量は、大阪市（南面、東面、西面に設置、傾斜角30°）に設置した場合の一例です。

太陽電池モジュール	NQ-290BP×23
パワーコンディショナ	JH-55NF3×1
電力モニタ	JH-RWL8×1
ケーブル	SZ-2S30EP×2／JH-YM151×1／ JH-YS201×1
電力センサー	JH-AS04×1

切妻屋根 NU-440PP／NU-293 PP　モジュール設置例（オフセット0mm）

太陽電池容量6.45kW

年間推定発電量8,916kWh

• 上記の年間推定発電量は、大阪市（南面に設置、傾斜角30°）に設置した場合の一例です。

太陽電池モジュール	NU-440PP×12／NU-293 PP×4
パワーコンディショナ	JH-55NF3×1
電力モニタ	JH-RWL8×1
ケーブル	SZ-2S30EP×2／JH-YM151×1／ JH-YS201×1
電力センサー	JH-AS04×1
